راهنمای تخصصی باتری بلک‌اوت آسانسور: تشخیص خرابی، تست، عیب‌یابی و تعویض

 چرا سلامت باتری نجات اضطراری اهمیت دارد؟

توقف آسانسور هنگام قطع برق می‌تواند موجب محبوس شدن مسافران شود. سامانه نجات اضطراری خودکار یا ARD در صورت فراهم بودن شرایط ایمنی، کابین را با روش تعیین‌شده توسط سازنده به تراز مجاز می‌رساند و امکان خروج مسافران را فراهم می‌کند. در بسیاری از طراحی‌ها، باتری سرب‌اسیدی سیلد منبع انرژی این فرایند است؛ اما سلامت باتری به‌تنهایی تضمین‌کننده عملکرد کل سامانه نیست. درایو، کنترلر، مدار ایمنی، ترمز، درها و شارژر نیز نقش تعیین‌کننده دارند.

سامانه بلک‌اوت آسانسور چگونه کار می‌کند؟

پس از تشخیص قطع برق، کنترلر ARD وضعیت مدارهای ایمنی و شرایط مجاز نجات را بررسی می‌کند. سپس، بسته به طراحی دستگاه، از انرژی باتری برای تغذیه مدار فرمان، آزادسازی کنترل‌شده ترمز و حرکت محدود کابین استفاده می‌شود. انتخاب جهت حرکت و طبقه مقصد تابع طراحی، بار کابین، موقعیت و تنظیمات سیستم است؛ بنابراین عبارت «حرکت حتمی به نزدیک‌ترین طبقه» برای همه دستگاه‌ها دقیق نیست. در برخی طراحی‌ها، تجهیزات نجات به‌جای باتری یا در کنار آن از راهکارهای انرژی دیگری استفاده می‌کنند.

ولتاژ و آرایش باتری‌ها

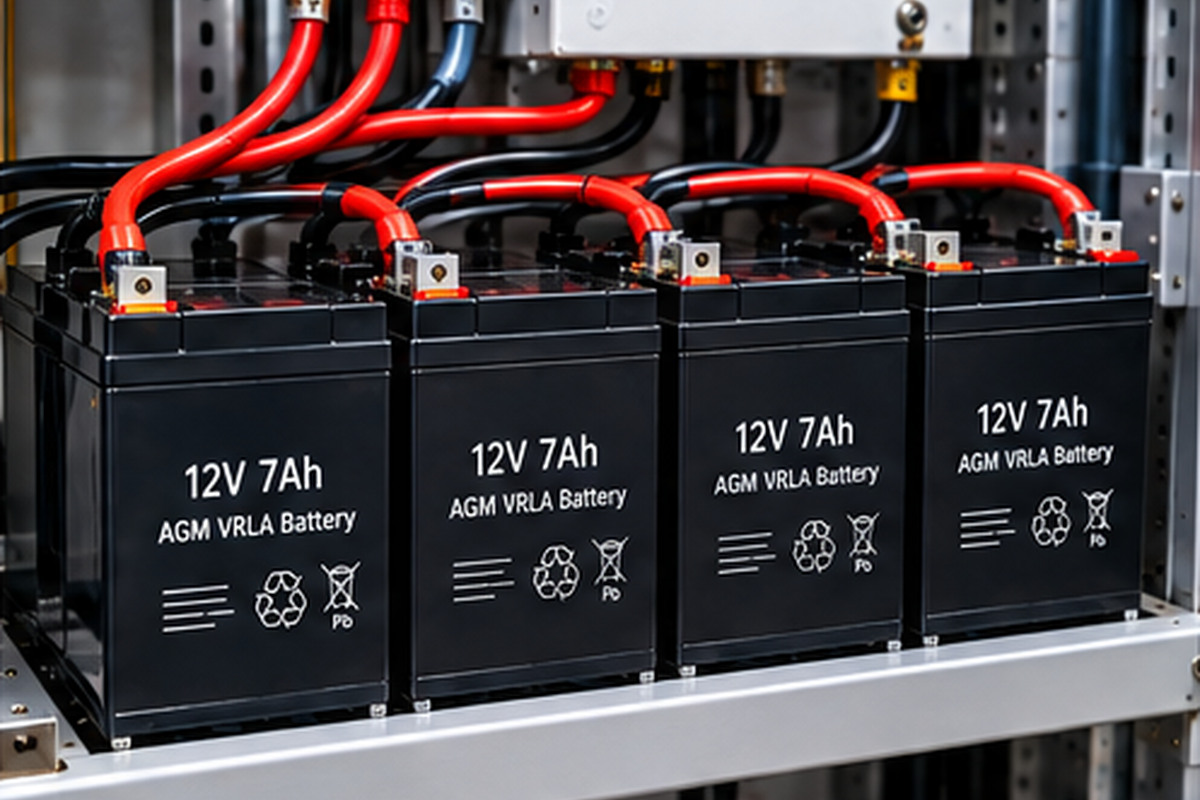

آرایش باتری تابع مدل ARD است. اتصال سری چهار باتری ۱۲ ولتی، بانک ۴۸ ولتی ایجاد می‌کند، اما نمی‌توان آن را استاندارد عمومی تمام تابلوها دانست. بانک‌های ۲۴، ۳۶، ۴۸ ولت یا طراحی‌های دیگر وجود دارند. در اتصال سری، ولتاژها جمع می‌شوند ولی ظرفیت آمپرساعتی بانک برابر ظرفیت یک باتری همسان باقی می‌ماند. مشخصات پلاک دستگاه و دفترچه فنی بر هر قاعده تجربی مقدم‌اند.

علائم خرابی باتری و تفاوت آن با خطای سیستم

عمل نکردن نجات پس از قطع برق

باتری ضعیف یا قطع‌شده یکی از علت‌های احتمالی است؛ فیوز، شارژر، کنتاکتور، مدار ایمنی و کنترلر نیز باید توسط تکنسین بررسی شوند.

شروع نجات و توقف پیش از اتمام

افت ولتاژ زیر بار یا محدودیت جریان محتمل است؛ اما خطای درایو، اضافه‌بار و مشکلات مکانیکی نیز باید بررسی و رد شوند.

بوق یا کد Battery Low / Charger Fault

الگوی هشدار به مدل دستگاه بستگی دارد؛ بنابراین صرف شنیدن بوق، دلیل قطعی خرابی باتری نیست.

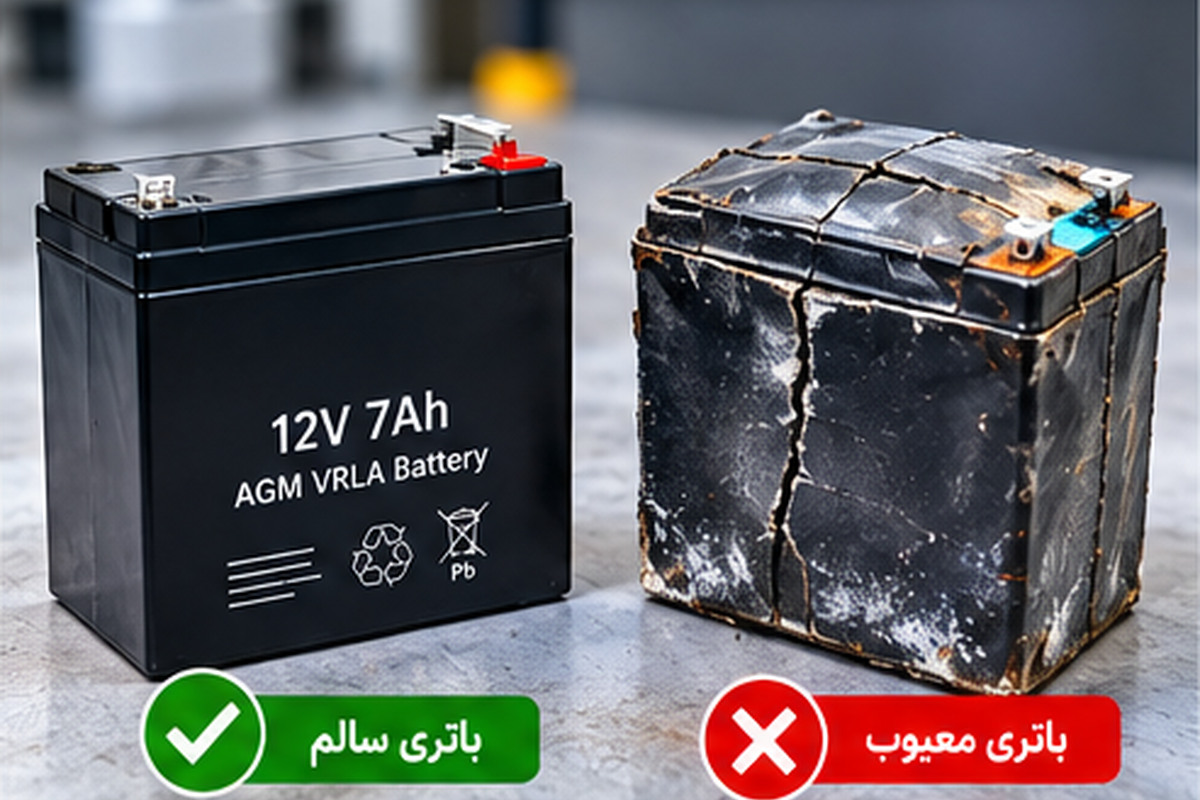

تورم، ترک، نشتی یا گرمای غیرعادی

این موارد نشانه وضعیت خطرناک‌اند. از لمس یا استفاده مجدد از باتری آسیب‌دیده خودداری کنید و بررسی را به تکنسین بسپارید.

خوردگی یا شل بودن ترمینال

خوردگی یا شل بودن ترمینال می‌تواند باعث افت ولتاژ و گرم‌شدن محل اتصال شود. اصلاح آن باید پس از ایمن‌سازی مدار انجام شود.

اختلال چراغ اضطراری یا اینترکام

چراغ اضطراری و اینترکام ممکن است مدار تغذیه یا باتری مستقل داشته باشند؛ خرابی آن‌ها لزوماً خرابی بانک باتری ARD را اثبات نمی‌کند.

چه عواملی عمر باتری VRLA را کاهش می‌دهند؟

دماهای بالا، شارژ شناور خارج از محدوده توصیه‌شده، شارژ ناکافی، تخلیه عمیق و طولانی‌ماندن در حالت تخلیه، عوامل شناخته‌شده افت عمر باتری‌های VRLA هستند. سولفاته‌شدن عمدتاً با کم‌شارژی و نگهداری طولانی در وضعیت تخلیه ارتباط دارد؛ «دشارژ نکردن دوره‌ای» به‌خودی‌خود علت قطعی سولفاته‌شدن نیست. انجام دشارژ آزمایشی خودسرانه نیز توصیه نمی‌شود. عمر واقعی بسته به سری محصول، دما، رژیم شارژ و شرایط بهره‌برداری متفاوت است و نباید عدد ثابتی برای همه باتری‌ها اعلام کرد.

روش اصولی تست و عیب‌یابی باتری

۱. بازرسی اولیه و بررسی سوابق

تکنسین ابتدا مدل دستگاه، تاریخ نصب، ظرفیت و تعداد باتری‌ها، پیام خطا، وضعیت اتصالات، دمای محیط و سابقه قطعی برق را ثبت می‌کند. وجود باتری متورم، نشتی یا آسیب‌دیده مانع ادامه آزمون عادی است و مستلزم رسیدگی ایمن خواهد بود.

۲. تفاوت ولتاژ مدار باز و شارژ شناور

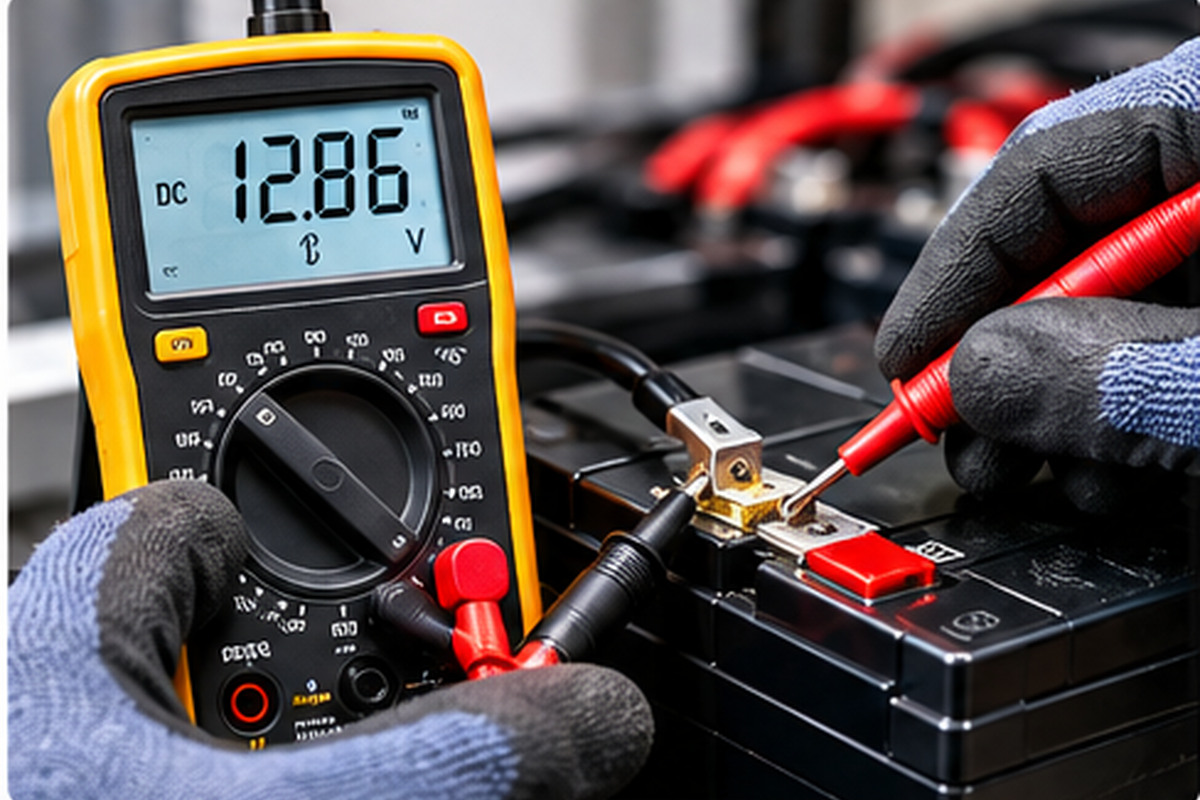

ولتاژ مدار باز (OCV) زمانی معنا دارد که باتری پس از قطع شارژ و بار، فرصت استراحت کافی مطابق دستورالعمل سازنده داشته باشد. برای بسیاری از باتری‌های سرب‌اسیدی ۱۲ ولتی، ولتاژ مدار باز نزدیک ۱۲٫۷ تا ۱۳٫۰ ولت در دمای معمول می‌تواند با شارژ بالا سازگار باشد؛ اما جدول دقیق وابسته به مدل و دماست. ولتاژ شناور هنگام اتصال به شارژر معمولاً در محدوده‌ای بالاتر قرار می‌گیرد (برای نمونه حدود ۱۳٫۵ تا ۱۳٫۸ ولت در برخی مدل‌های ۱۲ ولتی در ۲۵ درجه سانتی‌گراد). این دو عدد نباید به‌جای یکدیگر تفسیر شوند. ولتاژ کمتر از ۱۲٫۴ ولت به‌تنهایی اثبات سولفاته‌شدن شدید یا پایان عمر نیست.

۳. تست زیر بار، ظرفیت و مقاومت داخلی

باتری ممکن است در حالت بی‌باری ولتاژ مناسبی نشان دهد، اما هنگام جریان‌کشی افت شدید داشته باشد. تست زیر بار و آزمون ظرفیت باید با تجهیزات، نرخ تخلیه، دمای مرجع و حدود پذیرش تعیین‌شده توسط سازنده انجام شود. اندازه‌گیری امپدانس، مقاومت داخلی یا هدایت الکتریکی برای پایش روند تغییرات مفید است، اما به‌تنهایی و بدون خط مبنا، شرایط آزمون و معیار سازنده حکم قطعی تعویض نمی‌دهد. عدد ثابت «۲۰ تا ۲۵ درصد افزایش امپدانس» یا «رسیدن فوری به ۱۰٫۵ ولت» را نمی‌توان برای همه باتری‌ها و همه نرخ‌های تخلیه معیار پایان عمر دانست.

۴. بررسی شارژر و بانک سری

تکنسین ولتاژ و عملکرد شارژر، افت ولتاژ اتصالات، وضعیت هر بلوک و تفاوت احتمالی میان باتری‌های سری را بررسی می‌کند. شارژر معیوب ممکن است باتری سالم را کم‌شارژ یا بیش‌شارژ کند. برای تشخیص دقیق، نتایج باید با دفترچه همان ARD و برگه داده باتری تطبیق داده شوند.

۵. آزمون عملکرد نجات

آزمون عملیاتی فقط در چارچوب رویه مصوب سرویس‌کار و سازنده، با کنترل دسترسی و تأمین شرایط ایمنی انجام می‌شود. قطع خودسرانه برق سه‌فاز، دستکاری فیوزها یا آزمون با مسافر در کابین توسط افراد غیرمتخصص ممنوع است. پس از آزمون، گزارش شامل خطاها، وضعیت شارژ و نتیجه مانور ثبت شود.

جدول عیب‌یابی سریع

تفسیر نتایج اندازه‌گیری ولتاژ

ولتاژ شارژ شناور هنگام اتصال باتری به شارژر اندازه‌گیری می‌شود؛ در مقابل، ولتاژ مدار باز باید پس از جداسازی ایمن از شارژ و بار و استراحت کافی اندازه‌گیری شود. برای برخی سری‌های Yuasa مقدار مرجع شارژ شناور در دمای ۲۰ درجه حدود ۲٫۲۷۵ ولت به‌ازای هر سلول (حدود ۱۳٫۶۵ ولت برای باتری شش‌سلولی ۱۲ ولتی)، معادل حدود ۱۳٫۶۵ ولت برای بلوک شش‌سلولی ۱۲ ولتی است؛ این عدد برای تمام برندها و دماها تعمیم‌پذیر نیست.

معیارهای تصمیم‌گیری برای تعویض باتری

مقاومت داخلی یا هدایت الکتریکی باید با مقدار مبنا، روند اندازه‌گیری‌های قبلی و روش دستگاه آزمون مقایسه شود. افزایش ثابت ۲۰ تا ۲۵ درصدی امپدانس یا افت به ۱۰٫۵ ولت در چند ثانیه را نمی‌توان بدون شرایط آزمون، حد قطعی خرابی همه باتری‌ها دانست. IEEE 1188-2025 درباره برنامه نگهداری و آزمون باتری‌های VRLA است، اما برای استناد به حد عددی مشخص باید متن کامل استاندارد و دستورالعمل سازنده بررسی شود.

شرایط نگهداری و انبارداری باتری

خودتخلیگی و سولفاته‌شدن در صورت نگهداری طولانی در حالت کم‌شارژ تشدید می‌شوند؛ عدم تخلیه دوره‌ای به‌خودی‌خود علت سولفاته‌شدن نیست. مدت مجاز انبارداری به دما، سری باتری و برنامه شارژ تکمیلی بستگی دارد و محدودیت شش‌ماهه یک قانون همگانی نیست.

انتخاب باتری جایگزین: چه مشخصاتی مهم‌اند؟

ولتاژ نامی، تعداد بلوک‌ها، ظرفیت آمپرساعت، جریان قابل‌تأمین در زمان کوتاه، نوع فناوری (AGM یا ژل)، محدوده ولتاژ شارژ، ابعاد، نوع ترمینال، دمای مجاز و سازگاری با شارژر باید با مشخصات سازنده تطبیق داده شوند. ظرفیت‌های ۷ و ۷٫۵ آمپرساعت در برخی سامانه‌ها دیده می‌شوند، اما گزینه عمومی همه آسانسورها نیستند. افزایش ظرفیت بدون تأیید فنی نیز ممکن است با محدودیت فضای نصب یا شارژر روبه‌رو شود.

تاریخ تولید و شرایط انبارداری اهمیت دارند، ولی ممنوعیت مطلق فروش باتری با بیش از شش ماه انبارش، معیار فنی همگانی نیست. پذیرش باتری ذخیره‌شده به دما، سطح شارژ، شارژ تکمیلی و الزامات تولیدکننده وابسته است. در بانک‌های سری، استفاده از باتری‌های هم‌مدل، هم‌ظرفیت و با وضعیت سلامت نزدیک ضروری است؛ تعویض یک بلوک به‌تنهایی می‌تواند عدم توازن ایجاد کند، بنابراین سیاست تعویض مجموعه باید مطابق دستورالعمل سازنده و نتیجه ارزیابی فنی تعیین شود.

فرایند ایمن تعویض باتری

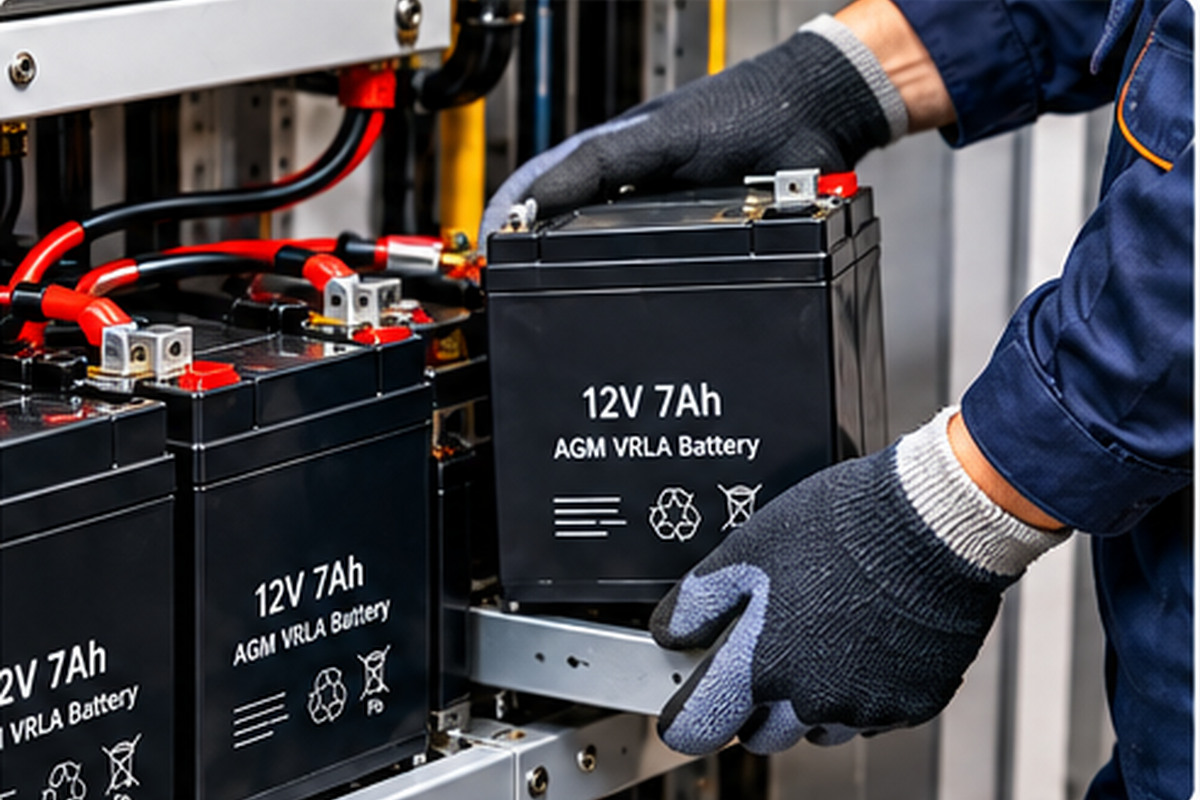

تعویض صرفاً توسط تکنسین مجاز انجام شود: شناسایی و ثبت آرایش موجود، ایمن‌سازی منابع انرژی و رعایت دستورالعمل قفل و برچسب، بررسی نبود ولتاژ خطرناک، جداسازی و نصب مطابق توالی سازنده، کنترل قطبیت و گشتاور اتصالات، ارزیابی شارژر و اجرای آزمون تأیید عملکرد. به‌کارگیری هر نوع گریس یا پوشش ترمینال فقط در صورت مجاز بودن طبق دستورالعمل سازنده انجام شود. باتری سرب‌اسیدی مستعمل باید به زنجیره بازیافت مجاز تحویل شود.

نگهداری دوره‌ای و مسئولیت مدیر ساختمان

مدیر ساختمان باید تاریخ نصب و تعویض را ثبت کند، هشدارها و گزارش‌های سرویس را نگه دارد، وضعیت تهویه و دمای موتورخانه را پیگیری کند و از شرکت نگهداری بخواهد آزمون‌های موردنیاز ARD را در برنامه سرویس مستند کند. مشاهده ظاهری از فاصله ایمن ممکن است، اما بازکردن تابلو، لمس ترمینال‌ها و انجام آزمون الکتریکی وظیفه مدیر ساختمان نیست. دمای ۲۵ درجه سانتی‌گراد معمولاً نقطه مرجع بسیاری از داده‌برگ‌هاست، نه حد قانونی واحد برای تمام موتورخانه‌ها.

استانداردها و الزامات بازرسی

استاندارد IEEE 1188 به نگهداری و آزمون باتری‌های VRLA در کاربردهای ثابت می‌پردازد. استانداردهای خانواده EN 81 چارچوب ایمنی آسانسور را بیان می‌کنند، نه روش اختصاصی تست باتری ARD. برای استناد حقوقی به استانداردهای ملی ایران باید شماره، ویرایش و دامنه شمول لازم‌الاجرا از مرجع رسمی بررسی شود.

ملاحظات مقررات و بازرسی

استانداردهای EN 81-20 و EN 81-50 به ایمنی ساخت، طراحی و آزمون اجزای آسانسور مربوط‌اند و دستورالعمل اختصاصی تست باتری ARD نیستند. درباره الزامات گواهی ادواری ایران، باید آخرین متن لازم‌الاجرای ملی و ضوابط نهاد بازرسی بررسی شود؛ خرابی باتری را نمی‌توان بدون استناد به ضابطه مشخص، علت قطعی رد گواهی دانست.

پرسش‌های متداول

آیا باتری ۱۲ ولتی با ولتاژ ۱۲ ولت سالم است؟

خیر. ولتاژ بی‌باری حدود ۱۲ ولت در باتری سرب‌اسیدی ۱۲ ولتی معمولاً نشان‌دهنده شارژ پایین است؛ سلامت باید با روش مناسب و تست تحت بار بررسی شود.

چرا بلک‌اوت بعد از تعویض باتری همچنان خطا می‌دهد؟

ممکن است باتری هنوز شارژ کافی نداشته باشد، سیم‌بندی یا قطبیت اشتباه باشد، شارژر معیوب باشد یا ایراد اصلی از کنترلر و تجهیزات دیگر ناشی شود.

آیا می‌توان باتری خودرو نصب کرد؟

یکسان بودن ولتاژ کافی نیست. نوع ساخت، جریان‌دهی، مشخصات شارژ، ابعاد و تأیید سازنده ARD تعیین‌کننده‌اند.

آیا ظرفیت بیشتر همیشه بهتر است؟

خیر. ظرفیت بالاتر بدون بررسی سازگاری شارژر، ابعاد، جریان و دستورالعمل دستگاه انتخاب مناسبی نیست.

آیا همه باتری‌های سری را هم‌زمان عوض کنیم؟

در بسیاری از کاربردها تعویض یکجای مجموعه برای جلوگیری از عدم توازن ترجیح داده می‌شود؛ تصمیم نهایی با معیار سازنده و ارزیابی فنی است.

اگر آسانسور هنگام قطع برق متوقف شد چه کنیم؟

مسافران باید آرامش خود را حفظ کنند، از بازکردن اجباری درها پرهیز کنند و از راه ارتباط اضطراری با مسئول ساختمان یا امداد آسانسور تماس بگیرند.

جمع‌بندی و انتخاب باتری مناسب از خانه باتری

برای جلوگیری از خرابی تکراری، پیش از خرید باید علت مشکل روشن شود: باتری، شارژر، اتصالات یا کنترلر؟ پس از تأیید نیاز به تعویض، تصویر پلاک باتری قبلی و مدل ARD، ولتاژ، ظرفیت، تعداد باتری‌ها و نوع ترمینال به انتخاب صحیح کمک می‌کند. خانه باتری می‌تواند برای تطبیق مشخصات و تأمین باتری مناسب راهنمایی کند؛ نصب و آزمون نهایی باید توسط شرکت سرویس آسانسور
