داخل باتری قلمی چیست؟ مواد تشکیلدهنده باتری قلمی + عکس
باتری قلمی در ظاهر یک استوانه کوچک و ساده است، اما داخل آن مجموعهای از مواد شیمیایی و اجزای مختلف قرار دارد که با واکنش میان آنها، انرژی شیمیایی به انرژی الکتریکی تبدیل میشود.
داخل باتری قلمی معمولاً از آند، کاتد، الکترولیت، جداکننده (Separator)، کلکتور جریان، پوسته و قطبهای مثبت و منفی تشکیل شده است. با این حال، مواد دقیق داخل باتری به نوع و شیمی آن بستگی دارد. برای مثال، مواد تشکیلدهنده یک باتری قلمی آلکالاین با باتری زینککربن یا باتری قابل شارژ NiMH متفاوت است.
در این راهنما از خانه باتری، ساختار داخلی باتریهای قلمی AA و نیمقلمی AAA را بررسی میکنیم، وظیفه هر بخش را توضیح میدهیم و به سؤالاتی مانند «ماده سیاه داخل باتری چیست؟» و «باتری قلمی چگونه برق تولید میکند؟» پاسخ میدهیم.
پاسخ کوتاه: داخل یک باتری قلمی آلکالاین معمولاً موادی بر پایه روی (Zinc) و دیاکسید منگنز (Manganese Dioxide)، یک الکترولیت قلیایی مانند هیدروکسید پتاسیم و اجزایی مانند جداکننده و کلکتور جریان وجود دارد. واکنشهای الکتروشیمیایی میان این مواد باعث ایجاد جریان برق در مدار خارجی میشوند.

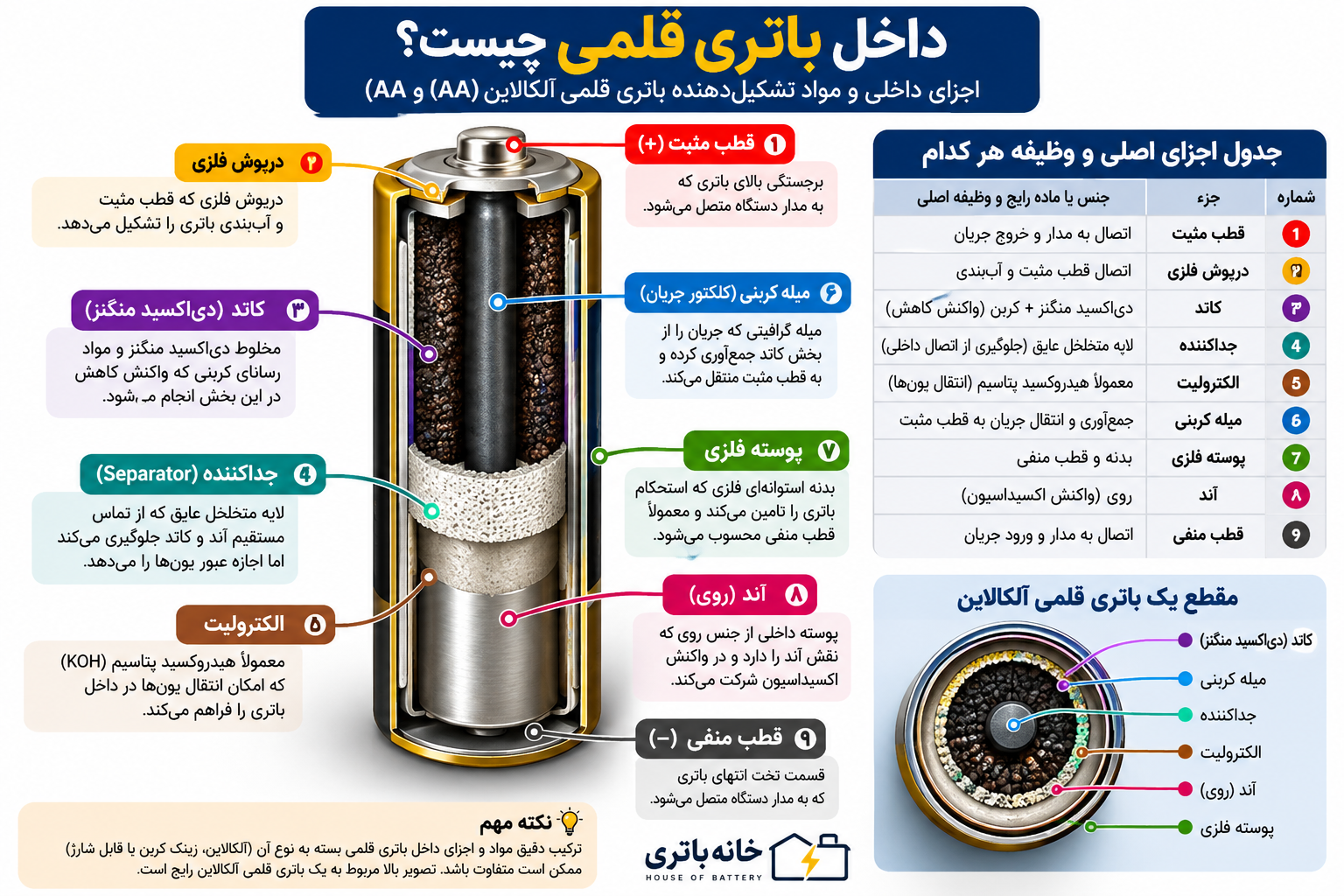

عکس داخل باتری قلمی؛ چه اجزایی درون آن قرار دارد؟
اگر یک باتری قلمی آلکالاین را بهصورت مقطعی مشاهده کنیم، بخشهای مختلفی را درون آن میبینیم. هر یک از این اجزا وظیفه مشخصی در تولید و انتقال جریان الکتریکی دارند.
| جزء باتری | ماده یا ساختار رایج | وظیفه اصلی |
|---|---|---|
| آند | معمولاً روی (Zinc) در باتری آلکالاین | مشارکت در واکنش اکسیداسیون |
| کاتد | عمدتاً دیاکسید منگنز | مشارکت در واکنش کاهش |
| الکترولیت | معمولاً هیدروکسید پتاسیم در آلکالاین | انتقال یونها در داخل باتری |
| جداکننده | لایه متخلخل عایق | جلوگیری از تماس مستقیم آند و کاتد |
| کلکتور جریان | بخش رسانای داخلی | جمعآوری و انتقال جریان |
| پوسته | فلز و پوشش محافظ | محافظت و استحکام باتری |
| ترمینالها | قطب مثبت و منفی | اتصال باتری به مدار خارجی |
این ساختار ممکن است بسته به شرکت سازنده، نوع باتری و شیمی مورد استفاده کمی متفاوت باشد.
مواد تشکیلدهنده باتری قلمی چیست؟
وقتی درباره «مواد تشکیلدهنده باتری قلمی» صحبت میکنیم، ابتدا باید مشخص کنیم منظور چه نوع باتری قلمی است.
AA و AAA نام شیمی باتری نیستند؛ بلکه بیشتر به اندازه و فرم استاندارد باتری اشاره دارند. بنابراین دو باتری AA ممکن است از نظر ظاهری تقریباً مشابه باشند اما در داخل، مواد شیمیایی متفاوتی داشته باشند.
از رایجترین انواع باتریهای قلمی میتوان به این موارد اشاره کرد:
-
باتری آلکالاین (Alkaline)
-
باتری زینککربن (Zinc-Carbon)
-
باتری قابل شارژ نیکل متال هیدرید (NiMH)
بنابراین نمیتوان یک ترکیب شیمیایی واحد را به تمام باتریهای قلمی نسبت داد.
داخل باتری قلمی آلکالاین چیست؟
باتریهای آلکالاین یکی از رایجترین انواع باتری قلمی یکبارمصرف هستند.
در یک باتری آلکالاین معمولاً روی نقش ماده فعال سمت آند را دارد و دیاکسید منگنز از مواد اصلی سمت کاتد است. الکترولیت نیز معمولاً یک ماده قلیایی مانند هیدروکسید پتاسیم است.
در کنار این مواد، جداکننده، اجزای رسانا، سیستم آببندی و پوسته فلزی نیز وجود دارند.
به زبان ساده، مهمترین مواد و اجزای یک باتری قلمی آلکالاین عبارتاند از:
روی + دیاکسید منگنز + الکترولیت قلیایی + جداکننده + اجزای رسانا + پوسته و سیستم آببندی
واکنشهای الکتروشیمیایی میان مواد فعال باتری باعث میشوند الکترونها بتوانند از طریق مدار خارجی حرکت کنند و دستگاه را به کار بیندازند.
ماده سیاه داخل باتری قلمی چیست؟
یکی از سؤالات رایج کاربران این است که «ماده سیاه داخل باتری چیست؟»
پاسخ به نوع باتری بستگی دارد. در بسیاری از باتریهای قلمی، بهخصوص باتریهای آلکالاین و زینککربن، بخش تیرهرنگ میتواند حاوی دیاکسید منگنز و مواد رسانای کربنی باشد.
بنابراین هر ماده سیاهی که داخل باتری دیده میشود صرفاً «زغال» نیست. ساختار داخلی باتری از مخلوطها و مواد مختلفی تشکیل شده و ترکیب آن با توجه به فناوری باتری متفاوت است.
نکته ایمنی: برای مشاهده مواد داخلی، باتری را در خانه باز یا سوراخ نکنید. مواد داخل باتری ممکن است خورنده یا محرک باشند و تماس آنها با پوست و چشم مناسب نیست. تصاویر مقطعی و شماتیک روش ایمنتری برای شناخت ساختار باتری هستند.
آند باتری قلمی چیست؟
آند یکی از دو الکترود اصلی باتری است.
در باتری آلکالاین، ماده فعال آند عمدتاً روی (Zinc) است. هنگام تخلیه باتری، در سمت آند واکنش اکسیداسیون رخ میدهد و الکترونهایی آزاد میشوند.
این الکترونها از داخل الکترولیت مستقیماً به سمت دیگر نمیروند؛ بلکه وقتی مدار خارجی بسته باشد، از مسیر خارجی عبور میکنند. همین حرکت الکترونها بخشی از چیزی است که بهعنوان جریان الکتریکی از آن استفاده میکنیم.
کاتد باتری قلمی چیست؟
در باتری قلمی آلکالاین، یکی از مواد فعال اصلی در سمت کاتد دیاکسید منگنز (MnO₂) است.
در زمان تخلیه، واکنش کاهش در این سمت انجام میشود. عملکرد هماهنگ واکنشهای آند و کاتد است که امکان تبدیل انرژی شیمیایی ذخیرهشده در باتری به انرژی الکتریکی را فراهم میکند.
الکترولیت داخل باتری چه کاری انجام میدهد؟
برای انجام واکنشهای الکتروشیمیایی، تنها وجود دو الکترود کافی نیست. یونها نیز باید بتوانند در محیط داخلی باتری جابهجا شوند.
این وظیفه به کمک الکترولیت انجام میشود.
در باتریهای آلکالاین، الکترولیت معمولاً بر پایه هیدروکسید پتاسیم (KOH) است. نام «Alkaline» یا «قلیایی» این نوع باتری نیز با ماهیت قلیایی الکترولیت آن ارتباط دارد.
الکترولیت مسیر حرکت یونی در داخل سلول را فراهم میکند، در حالی که الکترونها برای انجام کار مفید از مدار خارجی عبور میکنند.
جداکننده یا Separator باتری چیست؟
آند و کاتد نباید مستقیماً با یکدیگر تماس پیدا کنند؛ زیرا چنین تماسی میتواند عملکرد طبیعی سلول را مختل کند و باعث اتصال داخلی شود.
به همین دلیل بین بخشهای فعال باتری یک جداکننده یا Separator قرار میگیرد.
جداکننده باید از تماس الکتریکی مستقیم دو بخش جلوگیری کند، اما در عین حال امکان انتقال یونی لازم برای واکنشهای الکتروشیمیایی را فراهم سازد.
این قطعه شاید در ظاهر ساده باشد، اما نقش بسیار مهمی در عملکرد صحیح باتری دارد.
باتری قلمی چگونه برق تولید میکند؟
برای درک ساده عملکرد باتری قلمی میتوان فرآیند را اینگونه خلاصه کرد:
واکنش شیمیایی → آزاد شدن و انتقال الکترون → عبور الکترونها از مدار خارجی → تأمین انرژی دستگاه
زمانی که باتری را در یک وسیله قرار میدهیم و مدار بسته میشود، واکنشهای الکتروشیمیایی درون باتری امکان حرکت الکترونها در مدار خارجی را فراهم میکنند.
این جریان از مدار دستگاه عبور میکند و انرژی مورد نیاز آن را تأمین میکند.
با ادامه مصرف، مواد فعال باتری بهتدریج تغییر میکنند و توانایی باتری برای حفظ ولتاژ و تأمین جریان کاهش مییابد. در نهایت باتری یکبارمصرف به نقطهای میرسد که دیگر نمیتواند انرژی مورد نیاز دستگاه را بهطور مناسب تأمین کند.

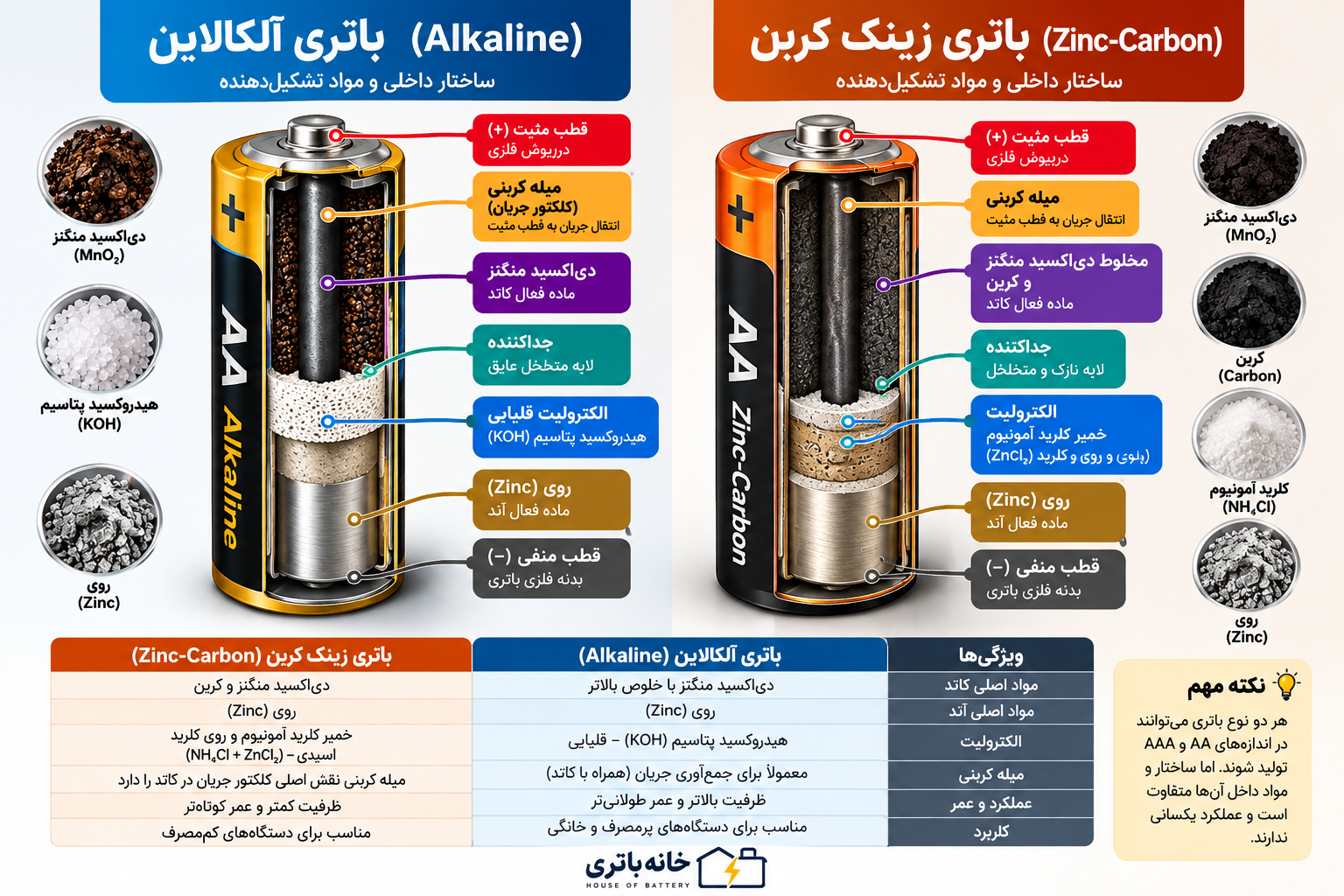

تفاوت داخل باتری آلکالاین و زینککربن چیست؟
اگرچه هر دو نوع میتوانند در اندازه AA یا AAA تولید شوند، ساختار و ترکیبات آنها یکسان نیست.
در باتری زینککربن، ساختار سنتی از روی، ترکیبات دیاکسید منگنز و الکترولیتی متفاوت از آلکالاین استفاده میکند و میله کربنی نیز در ساختار آن نقش دارد.
در مقابل، باتری آلکالاین از ساختاری متفاوت و الکترولیت قلیایی، معمولاً هیدروکسید پتاسیم، استفاده میکند.
همین تفاوت در شیمی و طراحی داخلی یکی از دلایلی است که عملکرد باتریهای آلکالاین و زینککربن در کاربردهای مختلف یکسان نیست.

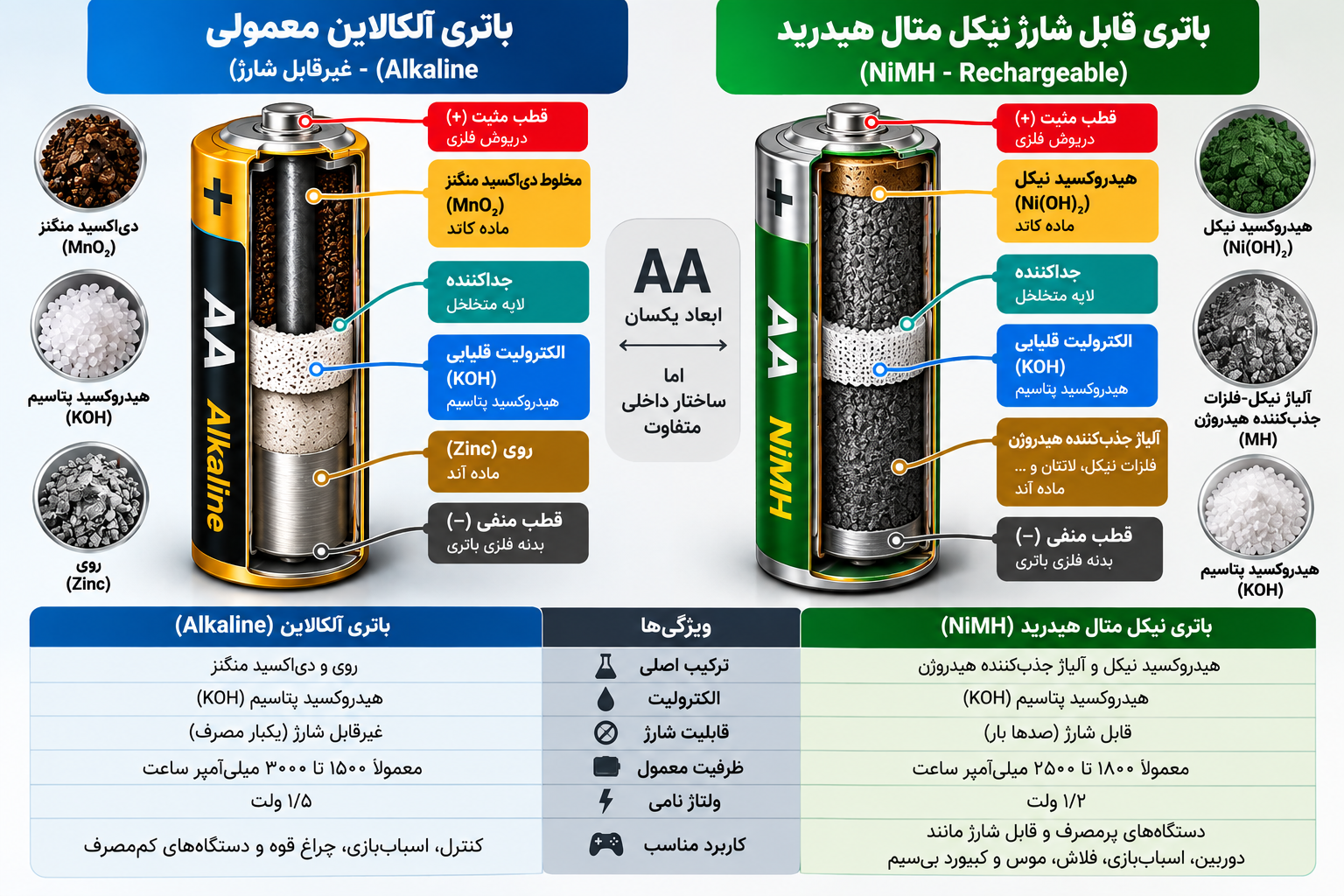

داخل باتری قلمی قابل شارژ چیست؟
همه باتریهای قلمی یکبارمصرف نیستند.
یکی از رایجترین انواع قابل شارژ در اندازه AA و AAA، باتری نیکل متال هیدرید (NiMH) است.
مواد فعال و واکنشهای شیمیایی این باتری با باتری آلکالاین متفاوت است و طراحی آن بهگونهای انجام شده که واکنشها در شرایط کنترلشده بتوانند طی شارژ و دشارژ بارها تا حد زیادی معکوس شوند.
بنابراین صرف اینکه دو باتری هر دو «قلمی» یا AA هستند، به این معنا نیست که مواد داخلی، ولتاژ نامی و قابلیت شارژ آنها یکسان است.
آیا باتری AA و AAA از نظر مواد داخلی با هم فرق دارند؟
AA و AAA در درجه اول استانداردهای اندازه باتری هستند.
به همین دلیل میتوان هم باتری AA آلکالاین و هم AAA آلکالاین داشت. به همین ترتیب، انواع قابل شارژ نیز در هر دو اندازه وجود دارند.
اگر دو باتری AA و AAA از یک شیمی مشابه باشند، اصول عملکرد و نوع مواد اصلی آنها میتواند مشابه باشد؛ اما ابعاد داخلی و مقدار مواد فعال متفاوت است.
این تفاوت در اندازه و مقدار مواد فعال یکی از عوامل مؤثر بر ظرفیت و عملکرد باتری است.
قطب مثبت و منفی باتری قلمی کدام است؟
در باتری قلمی، تشخیص دو قطب بسیار ساده است.
قسمت برجسته بالای باتری معمولاً قطب مثبت (+) و سطح تخت انتهای دیگر قطب منفی (-) است.
علامتهای + و - نیز روی بدنه باتری چاپ میشوند تا جهت صحیح نصب آن مشخص باشد.
قرار دادن باتری در جهت اشتباه ممکن است باعث شود دستگاه کار نکند و در برخی دستگاهها میتواند مشکلات دیگری ایجاد کند؛ بنابراین همیشه باید جهت نصب درجشده روی دستگاه رعایت شود.
آیا داخل باتری قلمی اسید وجود دارد؟
این تصور که داخل تمام باتریها «اسید» وجود دارد، صحیح نیست.
برای مثال در یک باتری قلمی آلکالاین، الکترولیت رایج ماهیت قلیایی دارد و معمولاً بر پایه هیدروکسید پتاسیم است؛ بنابراین نمیتوان آن را یک «باتری اسیدی» دانست.
اصطلاح «اسید باتری» بیشتر با بعضی شیمیهای دیگر، مانند باتریهای سرباسیدی، شناخته میشود.
چرا باتری قلمی نشتی میکند؟
نشتی باتری میتواند تحت تأثیر عواملی مانند عمر زیاد، شرایط نگهداری نامناسب، دمای بالا، تخلیه شدید یا آسیب به ساختار و آببندی باتری رخ دهد.
در چنین شرایطی ممکن است مواد داخلی باتری از آن خارج شوند و روی ترمینالهای دستگاه رسوب ایجاد کنند.
بهتر است باتری نشتیکرده با دست بدون محافظ لمس نشود و از تماس مواد خارجشده با پوست و چشم جلوگیری شود.
آیا میتوان باتری قلمی را باز کرد؟
خیر؛ باز کردن، بریدن، سوراخ کردن یا سوزاندن باتری برای مشاهده داخل آن توصیه نمیشود.
مواد شیمیایی داخل باتری ممکن است خورنده یا محرک باشند. همچنین اتصال کوتاه یا آسیب مکانیکی به بعضی باتریها میتواند باعث ایجاد حرارت شود.
اگر هدف شما شناخت اجزای داخلی باتری است، استفاده از تصاویر شماتیک و تصاویر مقطعی آموزشی روش مناسبتری است.
جمعبندی؛ بالاخره داخل باتری قلمی چیست؟
داخل باتری قلمی فقط یک ماده وجود ندارد. باتری یک سیستم الکتروشیمیایی متشکل از چند ماده و قطعه است که در کنار یکدیگر انرژی شیمیایی را به انرژی الکتریکی تبدیل میکنند.
در یک باتری قلمی آلکالاین، مواد و اجزای مهم شامل روی، دیاکسید منگنز، الکترولیت قلیایی، جداکننده، کلکتور جریان، پوسته و قطبهای مثبت و منفی هستند.
اما نکته مهم این است که AA یا AAA بودن، نوع شیمی باتری را مشخص نمیکند. یک باتری قلمی میتواند آلکالاین، زینککربن، NiMH یا دارای شیمی دیگری باشد و در نتیجه مواد داخل آن نیز متفاوت خواهد بود.
اگر میخواهید بدانید داخل باتری قلمی چه موادی قرار دارد، ابتدا باید نوع شیمی باتری را مشخص کنید.
سؤالات متداول درباره داخل باتری قلمی
داخل باتری قلمی چیست؟
داخل باتری قلمی مجموعهای از مواد فعال، الکترولیت، جداکننده، اجزای رسانا و پوسته وجود دارد. ترکیب دقیق این مواد به نوع باتری بستگی دارد.
مواد تشکیلدهنده باتری قلمی آلکالاین چیست؟
در باتری آلکالاین، روی و دیاکسید منگنز از مواد فعال اصلی هستند و معمولاً از هیدروکسید پتاسیم بهعنوان الکترولیت استفاده میشود.
ماده سیاه داخل باتری چیست؟
در بسیاری از باتریهای قلمی، بخش تیرهرنگ میتواند شامل دیاکسید منگنز و مواد کربنی رسانا باشد. ترکیب دقیق به نوع و طراحی باتری بستگی دارد.
آیا داخل باتری قلمی زغال وجود دارد؟
در برخی باتریهای زینککربن از میله کربنی استفاده میشود، اما ساختار باتریهای آلکالاین متفاوت است. بنابراین نمیتوان گفت داخل همه باتریهای قلمی یک «زغال» مشابه وجود دارد.
آیا داخل باتری قلمی اسید است؟
در همه باتریها خیر. برای مثال الکترولیت باتری آلکالاین قلیایی است و معمولاً بر پایه هیدروکسید پتاسیم قرار دارد.
باتری قلمی چگونه برق تولید میکند؟
واکنشهای اکسایش و کاهش در داخل باتری باعث انتقال الکترون میشوند. هنگامی که مدار بسته باشد، الکترونها از مدار خارجی عبور میکنند و انرژی الکتریکی مورد نیاز دستگاه را فراهم میکنند.
آیا باتری AA و AAA مواد متفاوتی دارند؟
نه لزوماً. AA و AAA بیشتر اندازه باتری را مشخص میکنند. اگر هر دو باتری از یک شیمی، مثلاً آلکالاین، باشند نوع مواد اصلی میتواند مشابه باشد، هرچند اندازه و مقدار مواد فعال متفاوت است.
آیا میتوان باتری قلمی را برای دیدن داخل آن باز کرد؟
توصیه نمیشود. مواد داخلی باتری میتوانند خورنده یا محرک باشند و باز کردن یا سوراخ کردن باتری خطر تماس با مواد شیمیایی و اتصال کوتاه را افزایش میدهد.
